מידות ומבנה
מידות (רוחב × גובה × עומק): 482 × 310 × 60 מ"מ

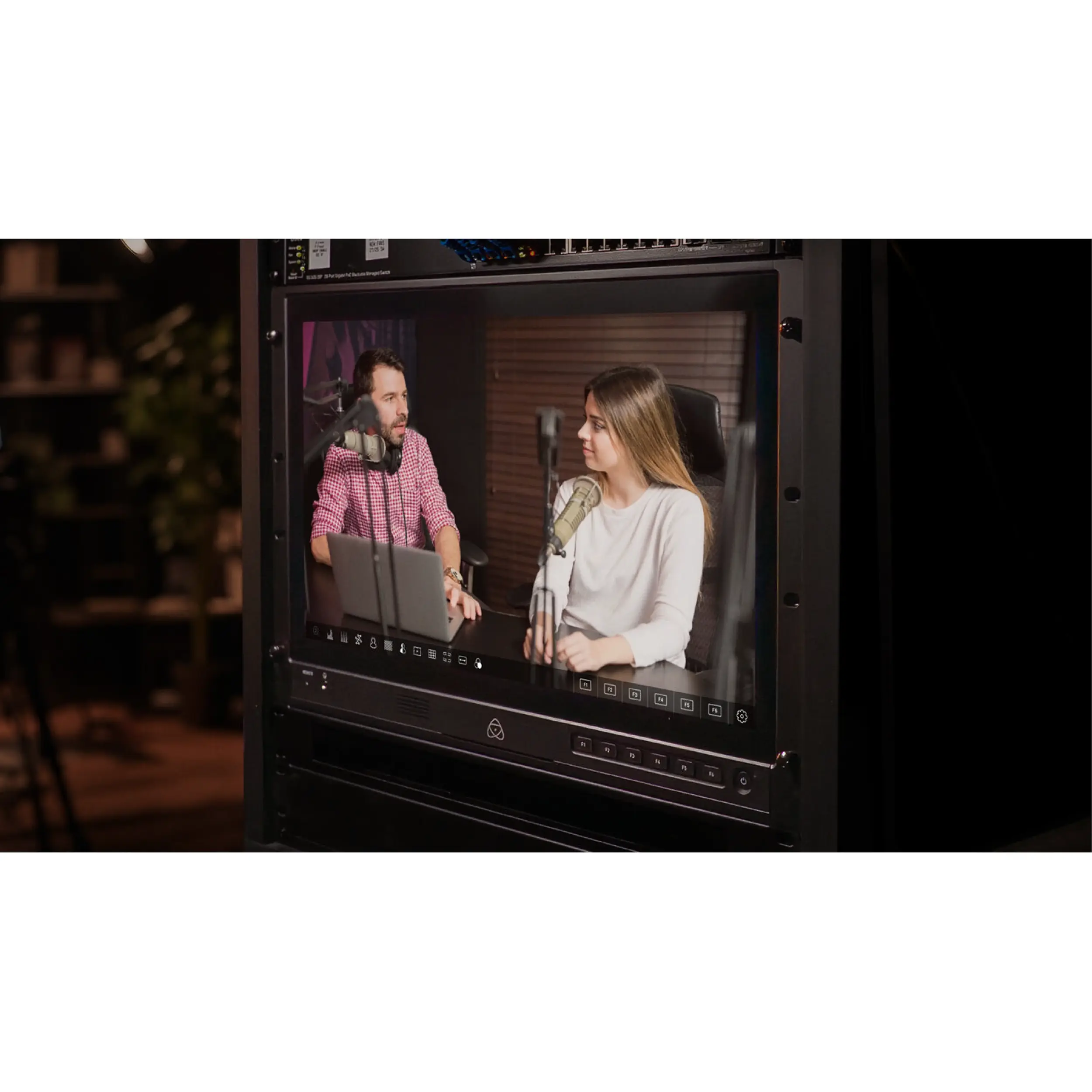

התקנה: אוזני התקנה לארון Rack בגודל 19 אינץ'
גובה בארון Rack: 7RU
תושבת VESA: לא
מבנה: גוף מאלומיניום בשילוב פלסטיק ABS
קירור: מאוורר מבוקר ומפזר חום
מסך מגע: קיבולי
חיווי Tally: נורית LED בחזית בלבד
כפתורי פונקציה: כפתור הפעלה ו־6 כפתורים הניתנים לתכנות
תנאי סביבה
טמפרטורת הפעלה: עד 40°C
אספקת חשמל
מתח כניסה: 12–16.8V DC
צריכת חשמל: 75W
מתח סוללה נומינלי: 14.4V

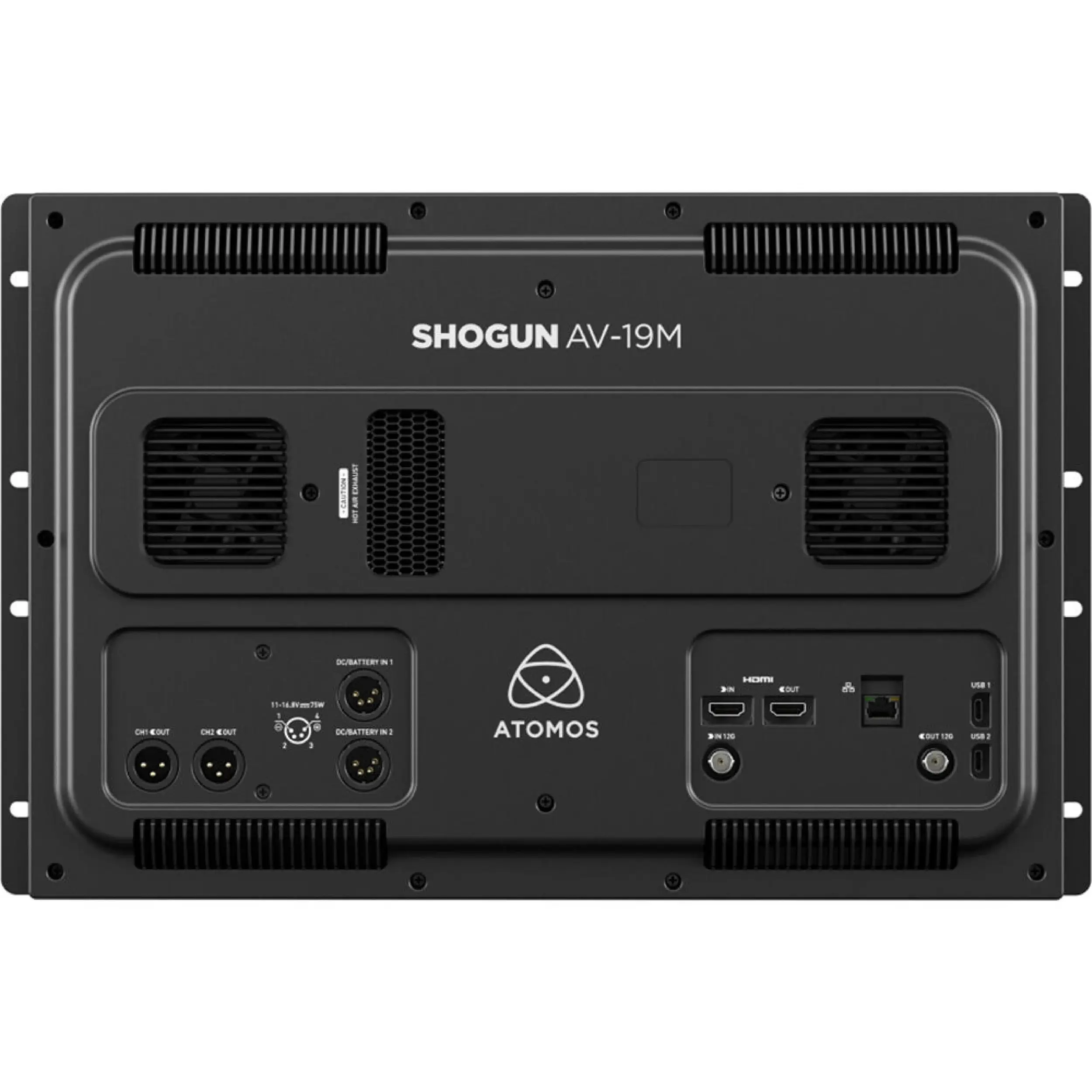

חיבורי מתח: כניסת XLR 4-pin לחיבור ספק הכוח המצורף או סוללה תואמת
תמיכה בסוללות: חיבור סוללה באמצעות כניסת XLR ייעודית; ניתן להשתמש בכבל D-Tap ל־XLR 4-pin, הנרכש בנפרד
תצוגה
עומק צבע: 10-bit (8+2 FRC)
תאורה אחורית: Double Edge-Lit
בהירות: 1,200 ניט
כיסוי מרחבי צבע:
- 100% Rec.709
- 99% DCI-P3
- 99% NTSC
- 87% BT.2020
ניהול צבע ו־LUT
תמיכה בעקומות Gamma: Sony S-Log/S-Log2/S-Log3, HLG, Canon C-Log/C-Log2/C-Log3, ARRI Log, Panasonic V-Log/HLG, JVC J-Log, RED RedLogFilm/Log3G10/Log3G12, Fujifilm F-Log, PQ (HDR10), Nikon N-Log ואחרות.
מרחבי צבע נתמכים: DCI-P3, DCI-P3+, DCI-P3 D65, Rec.709, Sony S-Gamut/S-Gamut3/S-Gamut3.cine, BT.2020, Canon Cinema, Panasonic V-Gamut, ARRI Alexa Wide Gamut, JVC LS300, RED DragonColor ו־REDWideGamut.
תצוגת 3D LUT: קובצי .cube בנקודות 17 ו־33
העברת 3D LUT ליציאה: נתמכת
3D LUT 50/50: נתמך
מצבי ניטור: Native, HLG, PQ ו־3D LUT
המרת HDR ביציאה: Log/HDR ל־HLG או PQ
כניסות וידאו
HDMI: כניסה אחת בתקן HDMI 2.0, עד 4Kp60; מחבר עם נעילה
SDI: כניסת 12G-SDI אחת, עם תאימות לאחור ל־6G-SDI ול־3G-SDI
עומק צבע בכניסה: 8-bit או 10-bit
דגימת צבע: YCbCr 4:2:0 ו־4:2:2
זיהוי HDR: זיהוי אוטומטי דרך HDMI
Wi-Fi: לא נתמך
יציאות וידאו
HDMI: יציאה אחת בתקן HDMI 2.0, עד 4Kp60; ללא מחבר נעילה
SDI Loop Through: יציאת 12G-SDI אחת
עומק צבע ביציאה: 8-bit או 10-bit
דגימת צבע: 4:2:2
המרת אותות: HDMI ל־SDI וכן SDI ל־HDMI
רשת וקישוריות
Ethernet: חיבור RJ45 אחד, לתמיכה ב־NDI HX
USB: שתי יציאות USB-C 2.0/3.0
Bluetooth: לא נתמך
LANC: נתמך
יציאות אודיו וקוד זמן
איכות אודיו: 24-bit / 48kHz
Codec אודיו: PCM
אודיו דרך HDMI: עד 8 ערוצים, 24-bit, בהתאם למקור
אודיו דרך SDI: עד 12 ערוצים, 24-bit, בהתאם למקור
יציאות אודיו אנלוגיות: שתי יציאות XLR 3-pin זכר
רמקולים מובנים: מונו, עד 1.5W, לניטור בסיסי
יציאת אוזניות: 3.5 מ"מ, שני ערוצים
קוד זמן: משולב באותות HDMI ו־SDI
Time of Day: נתמך
שרת/לקוח אלחוטי AirGlu RF: לא נתמך
שרת AirGlu Bluetooth: לא נתמך
רזולוציות וקצבי פריימים לניטור בלבד
4K DCI: עד 4Kp60
4K UHD: עד UHDp60
2K DCI (2048 × 1080): עד 2Kp60
1080p: עד 1080p120
1080 PsF: תמיכה באמצעות המרת Pulldown לאות Progressive בלבד
1080i: 1080i50 ו־1080i60
720p: עד 720p60
מדיה נתמכת
סוג מדיה: אמצעי אחסון USB 3.0 המאושרים על ידי Atomos
מערכת קבצים: ExFAT
תצוגה מרובת מקורות

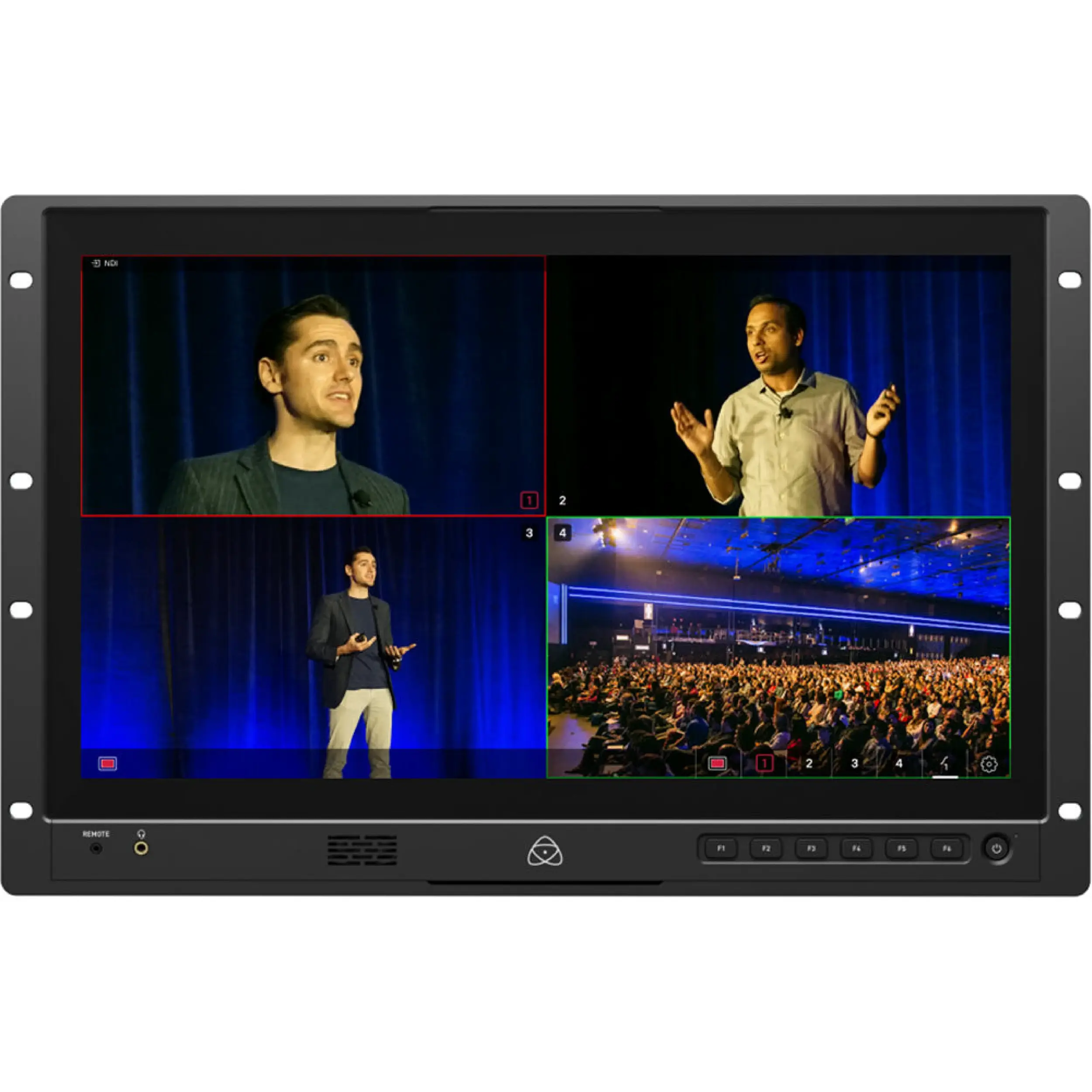

Quad View: נתמך עבור מקורות NDI HX3 בלבד
מעבר בין מקורות: נתמך עבור NDI HX3 בלבד
כלי ניטור על המסך
Waveform: שלושה גדלים, עם אפשרות לכוונון שקיפות ובהירות
RGB Parade: שלושה גדלים, עם אפשרות לכוונון שקיפות ובהירות
Vectorscope: שני גדלים, עם אפשרות לכוונון שקיפות ובהירות
Zoom: הגדלה פי 2
Focus Peaking: בחירת צבע, סף, צבע/מונוכרום והצגת קצוות בלבד
Atomos False Color: נתמך, כולל סולם
ARRI False Color: נתמך
EL Zone False Color: נתמך
Zebra: נתמך, עם אפשרות לכוונון
בידוד ערוץ צבע: Blue Only
סמני פריים קולנועיים: יחסי מסגור 2.4:1, 2.35:1, 1.9:1, 1.85:1 ו־4:3
סמני מסגור לרשתות חברתיות: יחסי מסגור 9:16, 1:1, 1.91:1 ו־4:5
Onion Skin: נתמך
אזורי בטיחות: Action ו־Graphic
סמני רשת: חלוקה ל־9 אזורים
Anamorphic Desqueeze: 1.25x, 1.33x, 1.5x, 1.6x, 1.65x, 1.79x, 1.8x ו־2x
היפוך תצוגה: אנכי בלבד
עיבוד אותות מובנה
המרת 4K UHD ל־HD: נתמכת
המרה ביציאת Loop: 4K UHD ל־Full HD
חיתוך DCI: המרת 17:9 ל־16:9 ביציאת Loop
הסרת Pulldown: 24/25/30pSF ל־24/25/30p באמצעות 2:2 Pulldown; 60i ל־24p באמצעות 3:2 Pulldown
אביזרים ואריזה
ספק כוח AC ל־DC: נמכר בנפרד, דגם ATOMPWR024
כיסוי שמש (Sun Hood): לא כלול
מידות האריזה: 581 × 383 × 165 מ"מ
משקל האריזה: 10 ק"ג, כולל הכבלים והאביזרים
